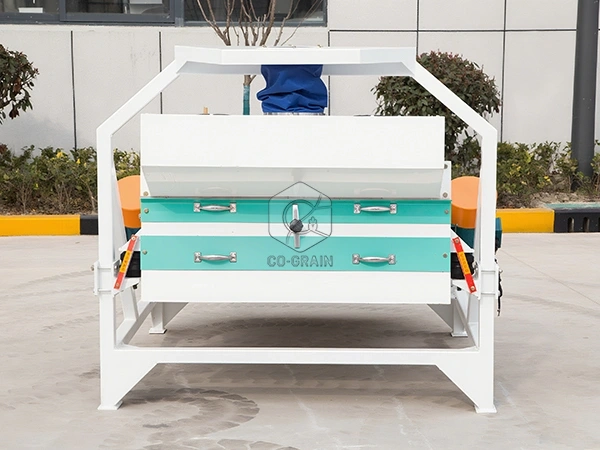

Introducción al equipo de pantalla vibratoria de arroz de grano

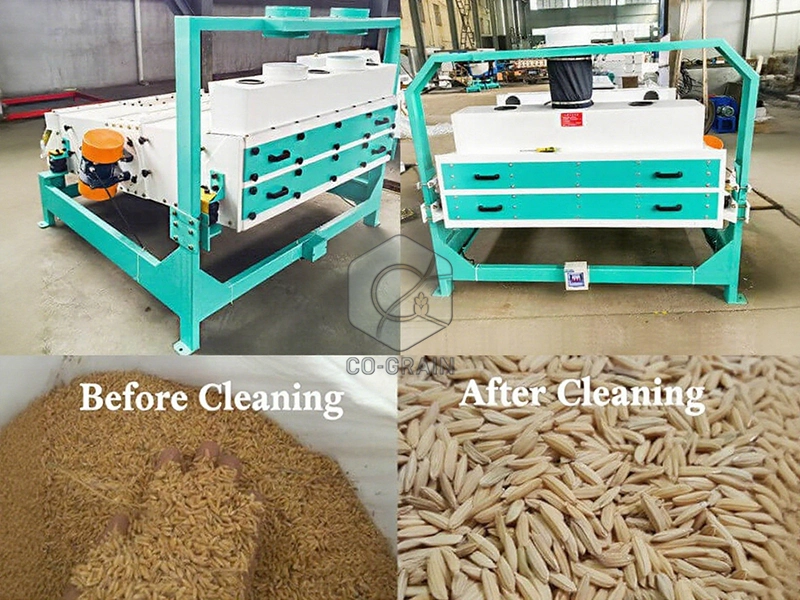

La pantalla vibratoria es un equipo de cribado que utiliza los diferentes tamaños de partículas del trigo y las impurezas para limpiar las impurezas. Se puede utilizar como limpiador de arroz. Puede separar impurezas grandes y pequeñas e impurezas ligeras en el trigo. Es el equipo de cribado más utilizado en las plantas de molienda doméstica. La pantalla vibratoria aprovecha las diferencias en las propiedades físicas del trigo y las impurezas en el tamaño de partícula, la gravedad específica, la rugosidad de la superficie, etc., y utiliza la superficie de la pantalla con orificios de pantalla adecuados y movimiento alternativo para hacer que el material se deslice hacia arriba y hacia abajo en la superficie de la pantalla, y completamente El movimiento se superpone para lograr el propósito de separación. La pantalla vibratoria tipo TQLZ tiene las ventajas de tamaño pequeño, bajo nivel de ruido y buen efecto de clasificación, y se puede usar con conductos de succión verticales. Es la criba vibratoria más utilizada en las plantas de molienda doméstica.

Composición del equipo de pantalla vibratoria de arroz de grano

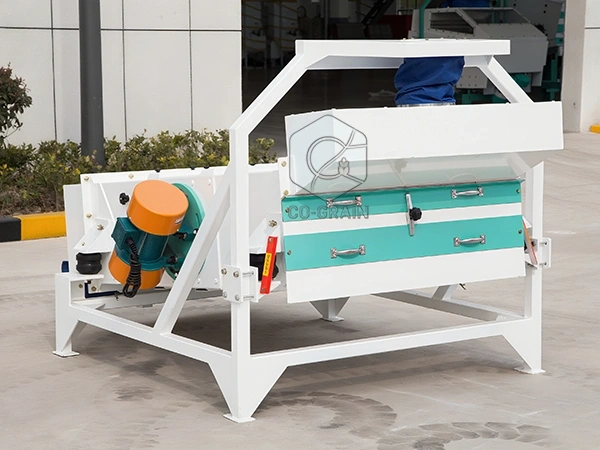

La máquina de limpieza de arroz generalmente se compone de una estructura de alimentación, un cuerpo de pantalla, una estructura de descarga, una estructura de transmisión, un marco y otras partes. La estructura de alimentación se compone de una manga de alimentación y una caja de alimentación. El manguito de alimentación adopta un cilindro cónico excéntrico, que actúa como un amortiguador; La caja de alimentación está compuesta por una placa de material ajustable y un deflector uniforme, que desempeña el papel de guiar el material y regular el flujo. El cuerpo de la pantalla de la pantalla vibratoria está hecho de placas de acero soldadas y atornilladas y conectadas al marco por resortes de goma. El cuerpo de la pantalla se compone de dos capas de cuadrículas de pantalla tipo cajón. La estructura de transmisión consta de dos motores de vibración. Los motores de vibración se instalan en los discos izquierdo y derecho del cuerpo de la pantalla. Se utiliza el motor de vibración bidireccional. Los pesos excéntricos en ambos extremos se utilizan para generar la fuerza de excitación. Se cancelan entre sí, pero se superponen a lo largo de la dirección longitudinal del cuerpo de la pantalla, impulsando el cuerpo de la pantalla para hacer un movimiento lineal alternativo. La estructura de descarga está conectada al cuerpo de la pantalla mediante pernos y vibra con el cuerpo de la pantalla. Consiste en un gran puerto de descarga miscelánea, un puerto de descarga de trigo y un pequeño puerto de descarga miscelánea. La pantalla vibratoria tipo TQLZ se usa generalmente con el conducto de succión vertical en el equipo de separación del viento para separar las impurezas ligeras mezcladas en el trigo por el flujo de aire vertical.

Principio de funcionamiento de la pantalla vibratoria de arroz de grano

La pantalla vibratoria tipo TQLZ es accionada por motores de doble vibración. Cuando los dos motores de vibración giran sincrónicamente y en direcciones opuestas, las fuerzas de excitación generadas por los bloques excéntricos se cancelan entre sí en la dirección paralela al eje del motor y se superponen en la dirección perpendicular al eje del motor. Como fuerza resultante, esta parte de la fuerza se transmite a la superficie de la pantalla en la caja de la pantalla a través de la caja de la pantalla. Los dos ejes del motor tienen un ángulo de inclinación relativo a la superficie de la pantalla. Bajo la fuerza combinada de la fuerza excitante y la autogravedad del material, el material se arroja sobre la superficie de la pantalla. El material que es más pequeño que el orificio del tamiz puede penetrar la superficie del tamiz y caer debajo del tamiz cuando cae, y el material se mueve repetidamente de esta manera para completar la operación de cribado.

El uso de precauciones de pantalla vibratoria TQLZ

(1) Ajuste de la compuerta de material y el deflector de alimentación Tanto la puerta de material como el deflector de alimentación se pueden usar para ajustar el flujo y su estabilidad y controlar la condición de nivelación. La puerta de material se puede ajustar horizontalmente, y el deflector puede ajustar el tamaño del espacio para que pase el material.

(2) El ajuste de amplitud se puede lograr mediante el ajuste síncrono del ángulo de instalación de los dos motores de vibración o la posición mutua de los pesos excéntricos internos. Se debe prestar especial atención al hecho de que la dirección de funcionamiento y la fuerza de excitación de los dos motores de vibración deben ser consistentes, de lo contrario, será contraproducente. El ángulo de instalación no debe ser demasiado grande, de lo contrario, la amplitud del cuerpo de la pantalla será demasiado grande, haciendo que el material salte y afectando la vida útil del equipo.

(3) El ajuste del ángulo de inclinación de la superficie de la pantalla está relacionado con la longitud de la ruta, el tiempo de cribado y el caudal promedio del material que se está proyectando en la superficie de la pantalla. Se puede realizar ajustando la posición del punto de apoyo del extremo de descarga hacia arriba y hacia abajo.

(4) Para la máquina recién instalada, la férula de seguridad debe retirarse primero cuando se transporta la máquina, y la conexión entre el cuerpo de la pantalla y el soporte del resorte, y el marco debe ser confiable.
